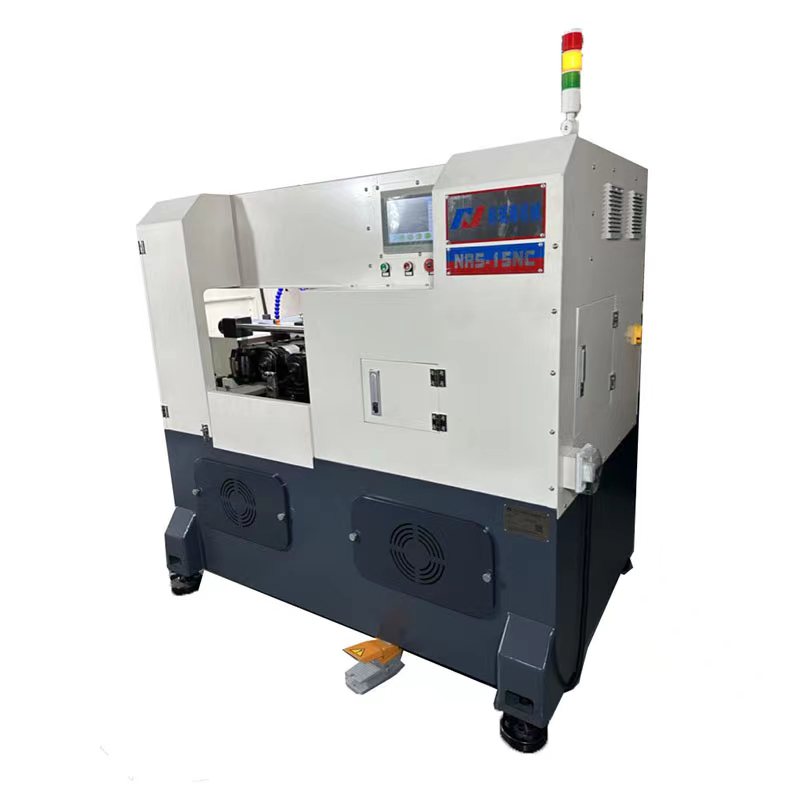

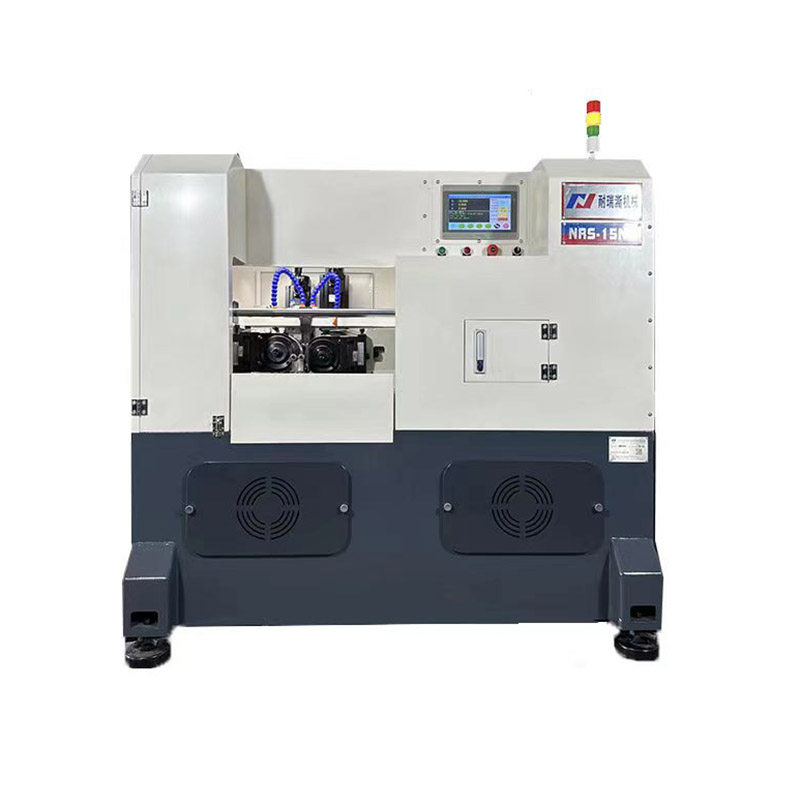

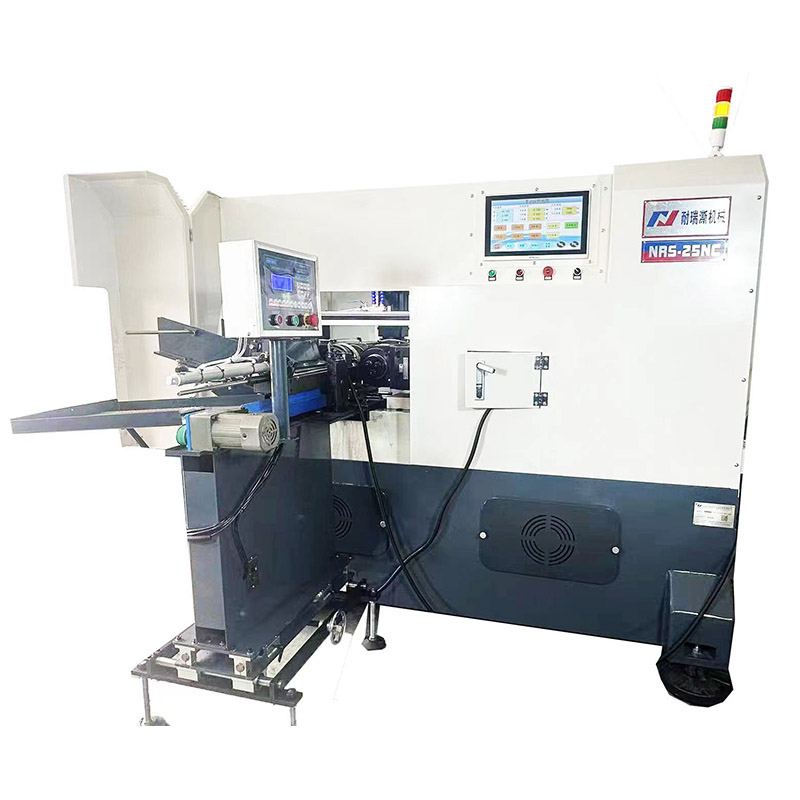

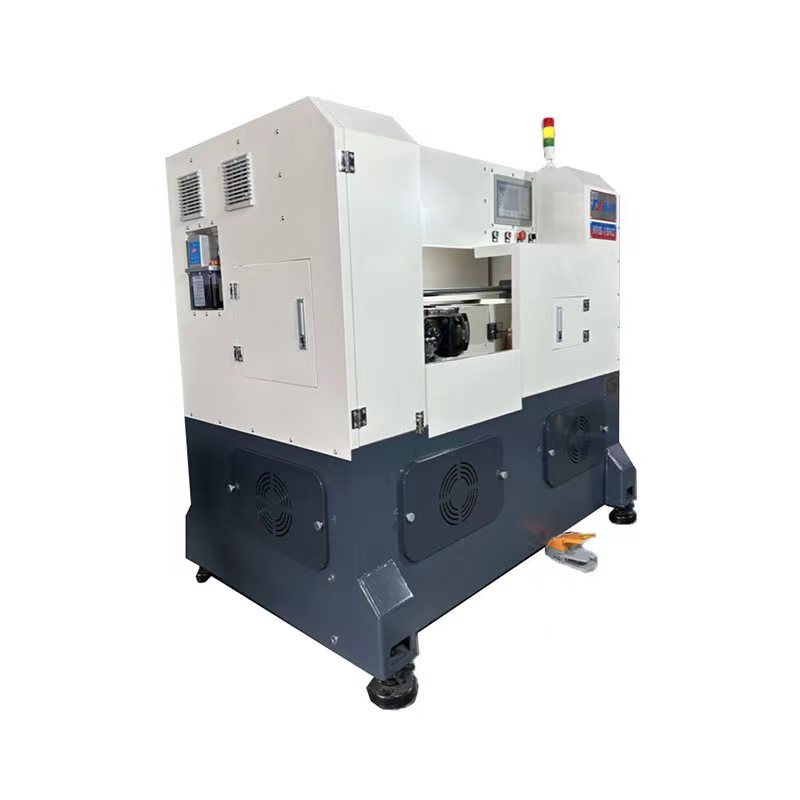

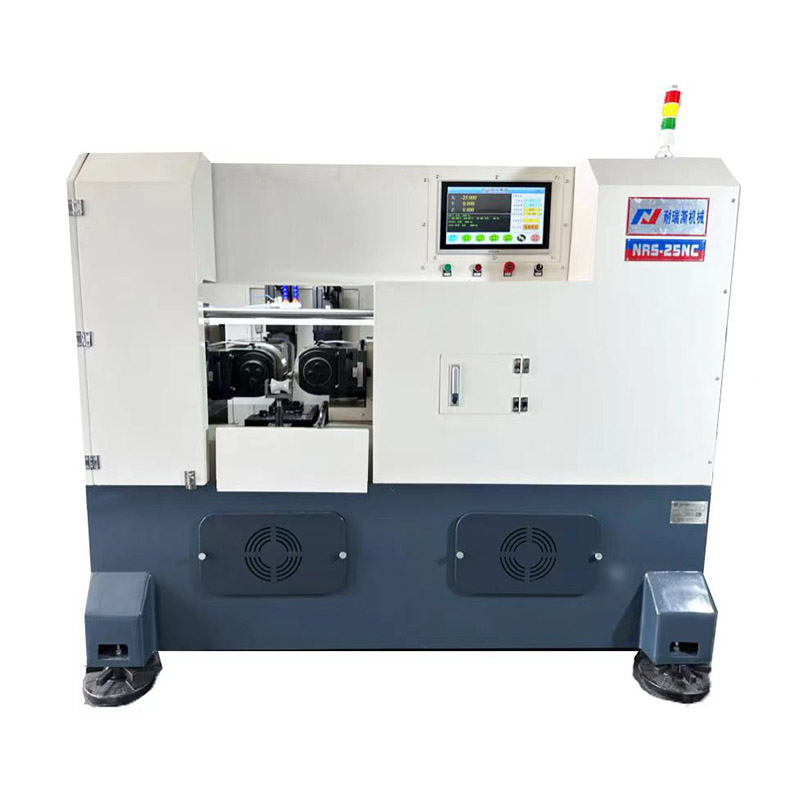

سی این سی سروو موٹر تھریڈ رولنگ مشین

سی این سی سروو موٹر تھریڈ رولنگ مشین

I 、 اس CNC تھریڈ رولنگ مشین کی اہم خصوصیات:

   A. ماڈل کوڈ سروو موٹر ڈرائیو ، زیادہ سے زیادہ آؤٹ پٹ 30 ٹن ہے۔

  B. رولر کی قسم کے مطابق مندرجہ ذیل ورک پیسس بنائے جاسکتے ہیں:

   1. [فیڈ میں]: اکثر استعمال شدہ 55 ° اور 60 ° مثلث دھاگے ، CNC تھریڈ رولنگ مشین ورک پیس پر کارروائی کر سکتی ہے:

       قطر ائر ائر80 ملی میٹر ، پچ $ 8.0 ملی میٹر ، زیادہ سے زیادہ لمبائی 150 ملی میٹر ہے

  2. [تھر فیڈ] کثرت سے استعمال شدہ 55 ° اور 60 ° مثلث تھریڈ پچ ≤8.0 ملی میٹر ، لمبائی اور قطر مفت ہے

C. ساختی خصوصیات: دو رولر شافٹ سروو موٹرز کے ذریعہ کارفرما ہیں ، اور فیڈ شافٹ کو سروو موٹرز کے ذریعہ رول کیا جاتا ہے

     مالا کی چھڑی کو فیڈ میں منتقل کرنا۔

D. یہ رولنگ مشین دانتوں کی شکل کی مختلف مصنوعات پر بھی عملدرآمد کرسکتی ہے ، جیسے: کیڑے دانت ، ٹراپیزائڈ دانت ، بال

   سکرو ، رولنگ ، نورلنگ ، رولنگ نالی وغیرہ کو ڈرائنگ کی سطح کے مطابق طے کرنے کی ضرورت ہے۔

ii 、 تکنیکی وضاحتیں:

 1. رولنگ تھریڈ کا بیرونی قطر: φ3 ~ φ80 ملی میٹر

 2. رولنگ تھریڈ پچ: 0.6 ~ 8.0 ملی میٹر

 3. تکلا کی رفتار: 10 ~ 60rpm (تیز رفتار ریگولیشن)

 4. تار رولر (زیادہ سے زیادہ) کا بیرونی قطر: φ210 ملی میٹر ، کلیدی وے سائز 20*8 ملی میٹر/ملی میٹر۔

 5. تکلا بیرونی قطر: φ75 ملی میٹر (H7)

 6. چوڑائی اور تار رولر کی لمبائی: ورک پیس کی مانگ کے مطابق ، طویل ترین 150 ملی میٹر تک استعمال کیا جاسکتا ہے

 کے ساتھ ، - عام مشترکہ وضاحتیں 35 ، 40 ، 50 ، 60 ، 70 ، 100 ملی میٹر ہیں

  7. دو تکندوں کے درمیان زیادہ سے زیادہ فاصلہ: 280 ملی میٹر

 8. دو تکندوں کے درمیان کم سے کم فاصلہ: 180 ملی میٹر

 9. زیادہ سے زیادہ رولنگ پریشر: 30 ٹن

 10. رولر ڈرائیو ہارس پاور: 11 کلو واٹ

 11. فیڈ پروپلشن ہارس پاور: 5.5 کلو واٹ

 12. زمین سے رولر سنٹر تک اونچائی: 1050 ملی میٹر

 13. فلور ایریا: 2100lmm*1600Wmm*2100hmm

 14. خالص وزن: 3200 کلوگرام ؛ مجموعی وزن: 3000 کلوگرام
