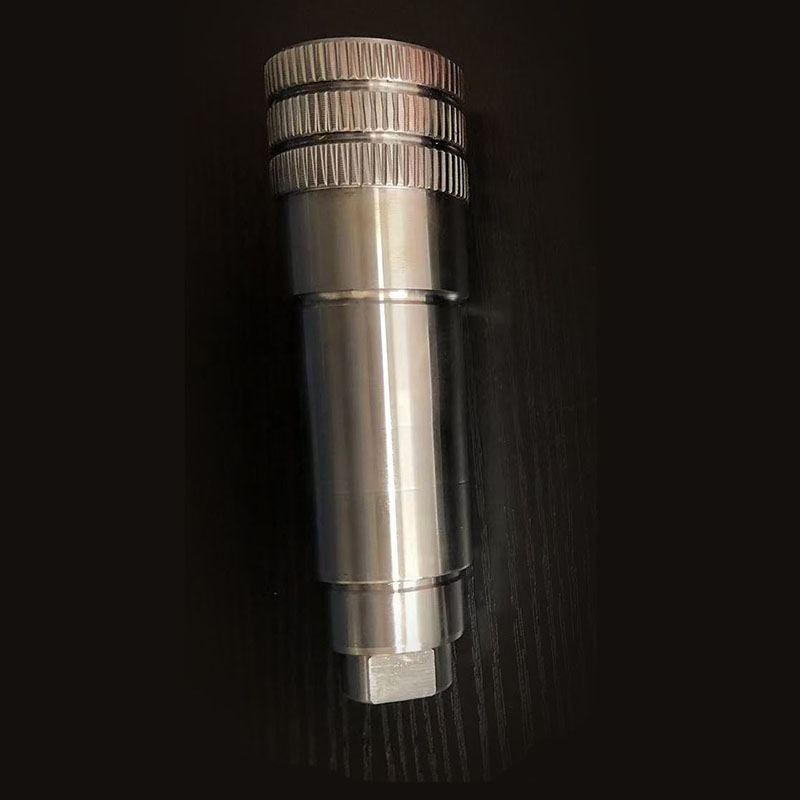

اسپلائن رولنگ ڈیز

آپ یقین دہانی کر کے ہماری فیکٹری سے NERES Spline Rolling Dies خرید سکتے ہیں اور ہم آپ کو بہترین بعد از فروخت سروس اور بروقت ڈیلیوری پیش کریں گے۔ سائنز اور سیریشنز عام طور پر ٹارک ٹرانسفر ایپلی کیشنز کے لیے استعمال کیے جاتے ہیں جن کے لیے میٹنگ پرزوں کے ساتھ قطعی ہم آہنگی کی ضرورت ہوتی ہے، بجائے اس کے کہ ایسے رولز جن کے لیے عام طور پر درست فٹ کی ضرورت نہیں ہوتی ہے۔ ہاف شافٹ، ڈرائیو شافٹ، ای وی موٹر شافٹ اور پاور آؤٹ پٹ شافٹ اسپلائنڈ اور سیریٹڈ اجزاء کی عام اقسام ہیں۔ ٹھوس شافٹ پر اسپلائنز اور سیریشنز کو دو سانچوں یا سنگل لوپ رول کے عمل کے ساتھ فیڈ کا استعمال کرتے ہوئے نیرس کے سامان پر رول کیا جا سکتا ہے۔ کھوکھلی شافٹ ایپلی کیشنز میں، تین سانچوں کے ساتھ جبری پاس رولنگ کا عمل استعمال کیا جا سکتا ہے۔ جبری تھرو فیڈ رولنگ کے عمل کو دو یا تین سانچوں کا استعمال کرتے ہوئے ٹھوس اور کھوکھلی محوروں پر مسلسل لمبائی کے اسپلائنز اور سیریشنز بنانے کے لیے بھی استعمال کیا جا سکتا ہے۔ Neres spline کا عمل ANSI 5 (DIN 8) یا اس سے زیادہ درستگی برداشت کر سکتا ہے۔

سپلائن کلید اور سیرٹیڈ جیومیٹری سپلائن اور سیرٹیڈ شکلیں انوولٹ کونٹور جیومیٹری کے ذریعہ بیان کی جاتی ہیں، اوپر کا طیارہ، جڑ کا طیارہ، دباؤ کا زاویہ، اور ایک فکسڈ سٹرنگ پچ کے ساتھ رداس کی منتقلی۔ اسپلائنز اور سیریشن یا تو سیدھے ہوتے ہیں (حصے کے محور کے متوازی) یا گائیڈ (سرپل زاویہ) رکھتے ہیں۔ اسپلائنز میں عام طور پر 20 سے 37.5 کے دباؤ کے زاویے ہوتے ہیں، جب کہ سیریشنز میں عام طور پر 25 سے 45 کے دباؤ کے زاویے ہوتے ہیں۔ ANSI B92.1 اور B92.2M، ISO 4156، DIN 5480 اور 5481، SAEJ-500 اور JIS کی وضاحتیں صنعت کے معیار کی وضاحت کرتی ہیں۔ اور دنیا بھر میں استعمال ہونے والے سیریشنز۔ اسپلائنز اور سیریشنز کی سب سے اہم خصوصیات تار کے سائز اور دانتوں کے درمیان فاصلے کی درستگی یا علیحدگی کی غلطی ہیں۔ سائنز اور سیریشن کو عام طور پر فریم پر دانتوں کی کل تعداد کے برابر قطر کی پچ کے ذریعہ تقسیم کیا جاتا ہے جو پری رول رف قطر سے تقسیم ہوتا ہے، یا ملی میٹر قطر کے برابر ماڈیولس دانتوں کی تعداد سے تقسیم ہوتا ہے۔ رواداری کے درجے، دباؤ کے زاویے، اور دانتوں کی جیومیٹری پر منحصر ہے، Kinefac سلنڈرکل مولڈنگ کے عمل کو 2.5 تک سٹرپس اور اسپلائنز اور سیریشنز بغیر بلاک دانتوں کے استعمال کیے جا سکتے ہیں۔
